为什么需要一份“水表图片大全”？
装修、抄表、物业交接、设备采购……几乎每一个场景都可能需要对照实物快速确认水表型号与规格。把常见水表按外观、口径、功能分类做成“图片大全”，能一次性解决“这是哪一款”“该买哪种配件”的疑问。
（图片来源网络，侵删）
水表外观速查：一眼锁定类型
1. 旋翼式湿式水表
- 特征：表盘泡在水里，指针清晰可见，玻璃面略带弧度。
- 口径：DN15、DN20最常见，家用入户表几乎都是它。
- 适用场景：冷水、无杂质自来水。
2. 干式水表
- 特征：计数器与水流隔离，表盘干燥，数字轮显示。
- 优点：冬天不易起雾，读数更稳定。
- 常见型号LXSG-15E、LXSG-20E。
3. 螺翼式大口径水表
- 特征：表体长、接口大，叶轮像螺旋桨。
- 口径：DN40以上，工业或消防总管使用。
- 识别技巧：接口法兰盘比表壳还宽。
水表型号怎么看？三分钟学会拆解
拿到水表，先别急着拍照，把表盘或铭牌上的字母数字抄下来，就能判断90%的信息。
第一步：找“型号”位置
多数水表把型号刻在表盘下方金属铭牌或表壳侧面，字体较小，需要手电。
第二步：拆解字母含义
| 字母 | 含义 |
|---|---|
| LX | 水表代号（L=流量仪表，X=水） |
| S | 旋翼式 |
| L | 螺翼式 |
| G | 干式 |
| Y | 液封式 |
| R | 热水 |
| E | 电子远传 |

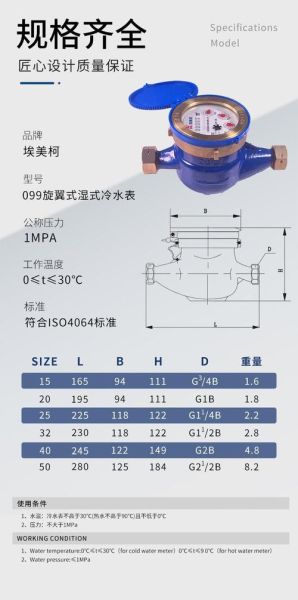

第三步：数字口径对照
型号末尾的数字直接等于公称口径，例如LXSG-20E就是干式旋翼、DN20、带远传。
常见疑问：水表图片大全能帮我解决什么？
Q1：网购配件时，怕买错接口尺寸怎么办？
把实物拍照后，对照“图片大全”里的口径示意图，量一下接口外径即可。DN15外径约21 mm，DN20约27 mm，误差在1 mm内。
Q2：旧楼改造，想换远传水表，型号怎么选？
先确认原表是LXS-15还是LXSG-20，再选同口径带“E”后缀的远传型号即可，无需改管。
（图片来源网络，侵删）
Q3：水表冻裂了，如何快速找到替换品？
拍下水表侧面铭牌+表盘正面，两图齐发，客服能在30秒内给出库存型号。
水表图片大全的隐藏用法
- 比对真假：仿品表盘字体边缘模糊，正品激光刻字清晰无毛刺。
- 判断年限：2000年前出厂的湿式表多用铜罩，2010年后逐步改为工程塑料罩。
- 估算误差：指针抖动大、叶轮发黑，说明内部磨损，读数可能偏快。
进阶：如何通过图片识别水表功能
远传模块长什么样？
在表盘顶部或侧面多出一个黑色塑料盒，带两根天线或M-BUS接口，就是远传模块。
热水表与冷水表如何区分？
热水表表盘通常标红色“R”或“90℃”字样，冷水表则是蓝色“C”或“30℃”。
防滴漏表的特殊结构
在进水口多了一个微型止回阀，表盘印有“防滴漏”或“LXSFD”字样。
收藏这份水表图片大全的正确姿势
把文章保存到手机相册，按“口径-功能”命名文件夹，例如“DN20干式远传”。下次在工地、仓库、五金店，只需翻出对应图片，三秒就能完成比对，再也不用在现场翻手册。
（图片来源网络，侵删）
