为什么需要一份完整的螺母图片大全？
在机械装配、家装维修、甚至DIY手工中，螺母是最不起眼却最容易混淆的零件。不同牙距、不同头型、不同材质，一旦拿错，轻则返工，重则设备报废。通过系统化的螺母图片大全，可以：
- 快速比对实物与图纸，减少试错成本
- 直观区分六角、法兰、盖形、蝶形等常见外形
- 掌握公制、英制、美制三大体系的差异
六角螺母：最常见的“万能选手”
六角螺母在图片大全中出现频率最高，但它也分普通型、厚型、薄型三种厚度。自问：为什么同一规格还要分厚薄？
答：薄型用于空间受限的机箱、薄板；厚型用于高载荷的桥梁、钢构；普通型则是日常机械最常见。通过图片对比，你会发现厚型外径略大，倒角更明显，而薄型几乎看不到倒角。
法兰螺母：自带垫圈的防松利器
很多新手在图片里把法兰螺母误认为“六角+垫圈组合”。其实法兰面是一次性冷镦成型，与螺母本体无缝连接，防松效果优于后期加垫圈。自问：法兰面为什么有锯齿？
答：锯齿在拧紧时压入被连接件表面，形成机械锁紧，震动环境下不易回旋。选购时看图片，锯齿应分布均匀、无缺口，否则防松性能大打折扣。
盖形螺母：颜值与防护并存
盖形螺母顶部呈圆顶或锥顶，图片里常被称作“帽螺母”。它最大的作用是遮盖外露螺杆，防止划伤人员或腐蚀螺纹。自问：盖形螺母能否倒装？
答：不建议。盖形设计初衷是顶部密封，倒装后雨水、灰尘可直接进入螺纹孔，反而加速锈蚀。图片大全中若看到倒装案例，多半是错误示范。
蝶形螺母：徒手快拆的“小翅膀”
蝶形两侧突出的“翅膀”让它无需工具即可拧紧或松开，图片里极易辨认。自问：蝶形螺母能否用于高扭矩场景？
答：不能。它的手拧力矩上限约5-8 N·m，超过此值易导致翅膀断裂。图片大全中若看到蝶形螺母锁在振动筛、跑步机等设备上，基本可判定为临时固定或低载荷部位。
如何快速通过图片识别螺母型号？
步骤一：先量对边，再量厚度

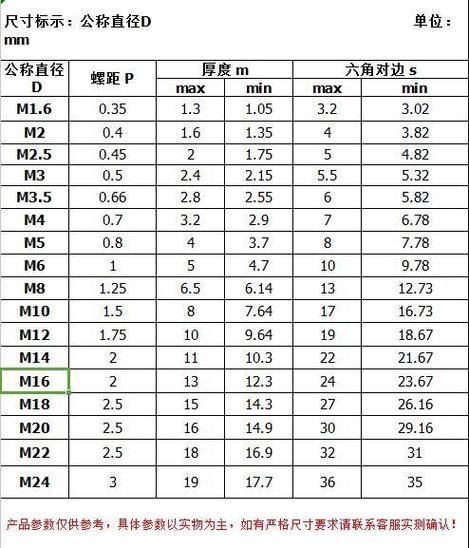

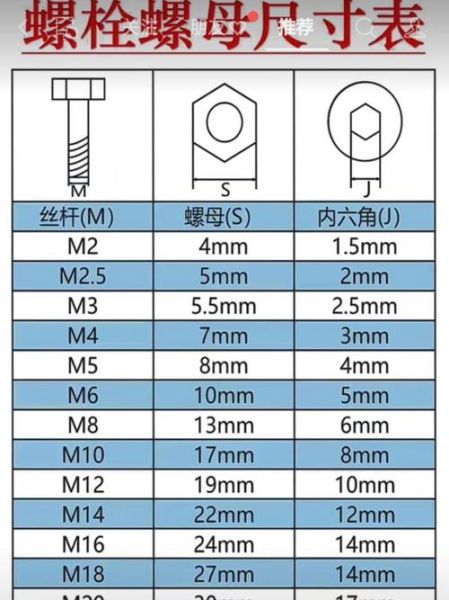

用游标卡尺测六角或法兰的对边尺寸S，再测总厚度m。对照图片大全的标尺，可初步锁定M5、M6、M8等公制规格。
步骤二：观察牙型与螺距
把螺母放在光线充足处，用10倍放大镜看牙顶与牙底。公制60°尖角，英制55°圆角，美制60°但牙顶更平。图片大全通常会附局部放大图，方便比对。
步骤三：确认材质与等级
不锈钢螺母图片呈现银亮色，表面无镀层；碳钢镀锌则呈蓝白或彩锌光泽。等级标记如8、10、12通常打在端面，图片大全会在特写中圈出。
三大体系螺母图片差异对照
| 体系 | 牙型角 | 标注示例 | 图片特征 |
|---|---|---|---|
| 公制ISO | 60° | M8×1.25 | 数字后紧跟“×螺距” |
| 英制BSW | 55° | 1/4-20 | 分数+每英寸牙数 |
| 美制UNC | 60° | 1/4-20 | 同英制标注，但牙顶更平 |
常见误区：图片大全里容易看走眼的细节
- 把薄螺母当普通螺母：厚度差仅2 mm，但承载能力可差30%
- 忽略法兰直径：法兰螺母有标准法兰、宽法兰两种，宽法兰用于软质材料防压溃
- 误认尼龙锁紧为金属：尼龙圈在图片里呈白色或蓝色，金属锁紧则为全金属压点
进阶技巧：用手机拍螺母也能快速匹配图片
打开图片大全的“拍照识别”功能，对准螺母正面与侧面各拍一张，系统会自动标注对边、厚度、牙距。若光线不足，可在螺母下放一张白纸，减少阴影干扰。实测表明，自然光+俯拍45°的识别准确率最高，可达92%以上。
采购前最后一步：核对图片与实物公差
即使图片大全标注为M10×1.5，也要用螺纹规复核。因为6H与6G的内螺纹公差不同，前者更紧，后者略松。若图片未标明公差带，优先选6H，兼容性最好。
